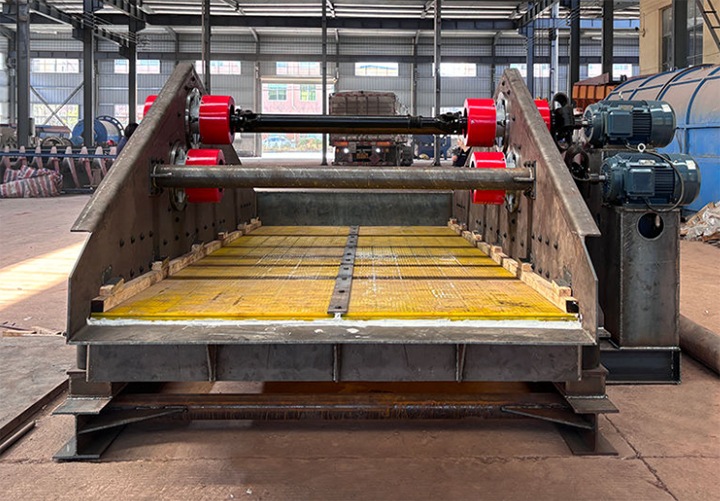

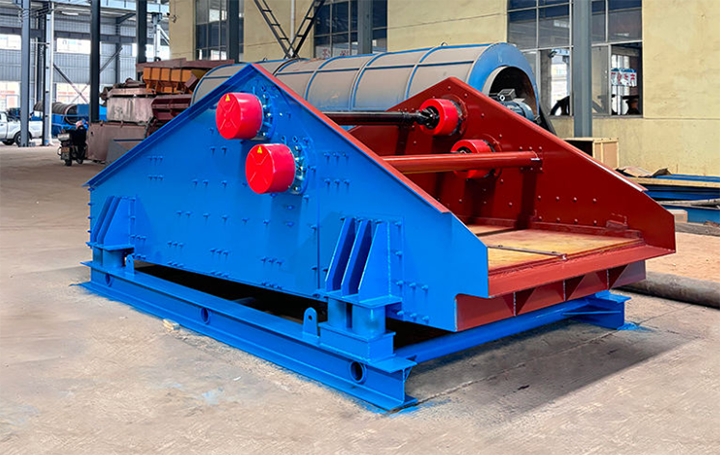

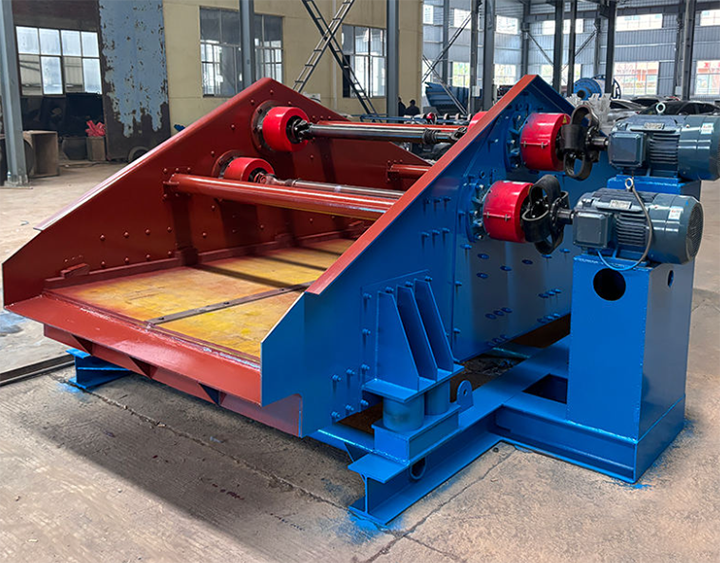

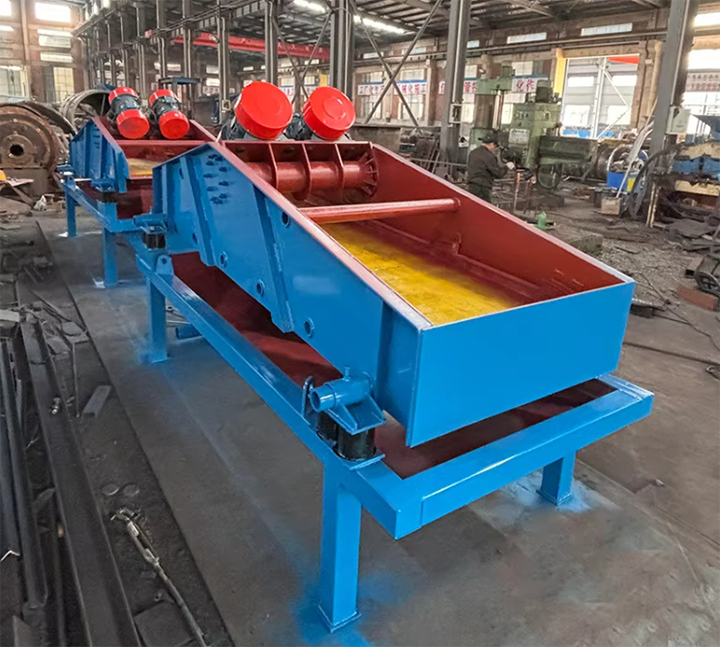

SZZ自定義中心振動篩

SZZ自定義中心振動篩能對物料進行脫水、脫泥、脫介作業。其篩分物料的粒徑在0.074mm至25mm左右。篩機常配置為1-2層篩網，可根據分級需求進行靈活配置。篩分產量在8-240t/h。SZZ自定義中心振動篩支持座式安裝，通過減震彈簧直接固定在堅固的基礎或結構架上，對于特定空間或工藝需求，也可采用吊掛式安裝，利用鋼絲繩或吊桿將篩機懸吊于廠房結構之上，方便與生產線銜接。

SZZ自定義中心振動篩工作原理

SZZ自定義中心振動篩的篩箱由電機驅動偏心塊旋轉產生振動，偏心塊的旋轉使篩箱沿著自定中心軌跡振動，即篩箱振動方向圍繞篩箱自身的中心點進行，從而使物料不斷被拋起、松散并通過篩孔完成篩分。

SZZ自定義中心振動篩優勢

SZZ自定義中心振動篩通過穩定的圓形或近似圓形振動軌跡，使物料在篩面上均勻分散、充分透篩，防止堵孔，適合中細粒、難篩分物料；優化的動力學參數與強大的激振力，使物料在篩面上的流動速度快，單位篩面面積處理能力高于普通振動篩；自定義中心設計平衡了慣性力，減少了有害的橫向擺動與對基礎的沖擊，使設備運行平穩，噪音污染小，同時延長了軸承等關鍵部件的使用壽命；篩網張緊與更換設計人性化。通過調整偏重塊，可在一定范圍內改變振幅，適應不同物料特性；由于運動效率高，動力傳遞直接，在同等處理量下，比部分傳統篩型更具能效優勢。

SZZ自定義中心振動篩型號

型  號

篩面

給料

處理量

振次

雙振幅

電動機

外形尺寸

總

每支點動負荷N

Zui大拆分件

層數

面積

傾角°

篩孔尺寸mm

結構

粒度

t/h

l/min

mm

型號

功率

長×寬×高

重

工作時

啟停機時

外形尺寸

m2

mm

Kw

mm

Kg

長×寬×高

給

排

給

排

mm

料

料

料

料

端

端

端

端

SZZ800×1600

1

1.3

15

3-40

編織

≤100

8-45

1430

6

Y100L1-4

2.2

2167×1653×1110

498

±102

±102

±510

±510

SZZ800×1600

2

1.3

15

3-40

編織

≤100

8-45

1430

6

Y100L2-4

3

1935×1678×1345

822

±296

±296

±1480

±1480

SZZ1250×2500

1

3.1

15

6-40

編織

≤150

36-106

850

2月7日

Y132S-4

5.5

2569×2110×1006

1021

±377

±377

±1885

±1885

SZZ1250×2500

2

3.1

15

6-50

編織

≤150

36-117

1200

2月6日

Y132M2-6

5.5

2635×2376×1873

1260

±1000

±1000

±5000

±5000

SZZ1250×4000

2

5

15

6-50

編織

≤150

58-188

900

2月6日

Y132M-4

7.5

4184×2468×3146

2500

±1528

±1528

±7640

±7640

4245×2076×940

SZZ1500×3000

1

4.5

20

6-50

編織

≤150

52-170

800

8

Y132M-4

7.5

2866×2342×1650

2234

±808

±808

±4040

±4040

3320×1888×787

SZZ1500×4000

1

6

20

6-50

編織

≤150

70-227

810

8

Y132M-4

7.5

3951×2386×2179

2582

±784

±784

±3920

±3920

4350×1975×1000

SZZ15000×3000

2

4.5

15

6-50

編織

≤150

52-170

840

5月10日

Y132M-4

7.5

3050×2524×1855

2511

±2548

±2548

±12740

±12740

3200×2089×1070

SZZ1500×4000

2

6

20

6-50

編織

≤150

70-227

800

7

Y132M-4

7.5

4155×2754×2656

4022

±764

±764

±3820

±3820

4667×2200×1200

或

沖孔

SZZ1800×3600

1

6.48

25

6-50

編織

≤150

76-245

750

8

Y180M-4

18.5

3750×3060×2541

4626

±587

±587

±2935

±2935

4015×2620×2100

或

沖孔

注：以 SZZ21500×3000 為例

S：振動篩

Z Z：自定中心結構

21500×3000：篩面寬度 × 長度

數字中第一個“2”代表雙層篩網

SZZ自定義中心振動篩用途

SZZ自定義中心振動篩用于原煤分級、洗選后的精煤、中煤、矸石脫水脫介，以及煤粉篩分；鐵礦石、錳礦石、有色金屬礦石等破碎后的分級篩分；石英砂、長石、碎石、砂礫的分級，水泥生熟料的篩分；尿素、復合肥粒子的分級，純堿、樹脂粉等化工原料的篩分；磨料、耐火材料、再生資源回收物料的粒度分離等。

SZZ自定義中心振動篩應用案例

在選煤廠改造項目中，原有篩分設備對于0.5-3mm粒級精煤的分級存在效率低、跑粗嚴重的問題。廠方引入了兩臺SZZ-1890型自定義中心振動篩，上層篩孔3mm，下層篩孔0.5mm。應用后，篩分效率由原來的75%提升至92%以上，回收了細粒精煤，提高了經濟效益。在新能源材料生產中，SZZ自定義中心振動篩被用于鋰電池正極材料的多級分級。通過定制自定中心結構和三層篩網配置，實現了對不同粒徑產品的一次性篩分，產品合格率得到了提升。

SZZ自定義中心振動篩以其自定義中心振動原理為核心，融合了高篩分效率、大處理能力、運行平穩可靠及維護簡便等優點。通過定制篩分參數和結構形式，滿足了煤炭、礦山、建材、化工等工業生產中對中細粒物料的篩分需求。
